Instal Mikrotik Router dan Menggunakannya di GNS3

Assalamu'alaikum Wr. WB.

     Kali ini saya akan memberitahukan bagaimana sih meng-instal Mikrotik RouterOS dan menggunakannya di GNS3 ?

    Nah !!! Langsung saja kita ke tahap peng-Instalan Mikrotiknya. Ikuti caranya ya,

• Nah, Pertama kita Masuk ke VirtualBox dulu.
• Lalu pilih tanda yang bernama " New "
• Ketik nama yang ingin anda gunakan untuk Router anda.
• Tipenya Other.
• Versinya, Other / Unknown
• Kemudian, tentukan RAM yang ingin anda gunakan pada Router anda, menurut saya 64 mb itu sudah cukup untuk ram Router.
• Lalu, Pilih " Buat Hard disk virtual sekarang "
• Lalu tekan Buat.

• Selanjutnya, Kita akan menentukan Berapa besar Hardisk yang kita perlukan untuk Router kita. Anda bisa memilih berapa saja kapasitas Hardisk anda, tapi saya sarankan anda hanya perlu mengunakan 2 GB saja untuk Hardisk sebuah Router.
• Lalu kita akan memilih type Hardisk yang kita buat, kita pilih VDI saja ( Virtual Disk Image ).
• Lalu, kita pilih saja " Dialokasikan secara Dunamik ".
• Lalu pilih Buat.

• Selanjutnya kita Pilih Icon " Pengaturan ".

• Nah selanjutnya kita pilih Penyimpanan.
• lau pilih icon kaset dengan nama Kosong.
• pilih icon kaset.
• dan pilih iso dari Mikrotik RouterOS tersebut.
• Lalu tekan Open.

• Selanjutnya, kita menuju ke menu Jaringan.
• Centang kotak tersebut, untuk meng aktifkan fungsi Adater Jaringan.
• pilih NAT.
• Pilih pada Opsi Adaptor hanya Host.
• Lalu tekan ok.

• Kemudian, PIlih Icon Start/Mulai.

• Nah, pada menu peng-instalan ada beberapa tompol yang bisa di gunaka.
• " A " untuk memilih semua program.
• " Space " untuk memilih salah satu saja.
• " Tanda panah " pada keyboard untuk memindah.
• lalu " i " untuk meng-Instal Programnya.

• Lalu ada pilihan yang membuat anda akan memilih Y/N.
• pilihan pertama adalah untuk menyimpan Konfigurasi sebelumnya, kita pilih saja n.
• Lalu pilihan kedua hanya melanjutkan pilihan no 1.
• kita pilih saja y.

• Nah, anda akan menunggu agak lama untuk penginstalannya.
• Setelah penginstalan selesai, akan muncul Reboot, tetapi sebelum anda Enter, anda harus menyingkirkan file ISO Mikrotik dari mesin virtual  dahulu. Ini digunakan agar kita tidak masuk ke menu sebelumnya.
• Caranya Klik kanan pada Icon Kaset.
• Lalu pilih Singkirkan disk dari drive virtual.
• Lalu baru tekan Enter.
• Setelah itu, akan muncul menu login Mikrotik,
• Username admin
• Password Blank.

• Nah, dan kita tekah berhasil menginstal Mikrotik RouterOS menggunakan Virtual Box.
• Kemiudian, saatnya kita masukkan mesin Virtuak tersebut ke GNS3 untuk simulasi jaringan.
• Pertama, masuk ke GNS3 nya.
• Lalu pilih Edit dan pilih Preferences.

• Lalu pilih " VirtualBox VMs "
• Lalu pilih " New "
• Pilih list dengan Mikrotik.
• Tekan"Finish "

• Selanjutnya, pilih Edit.
• Klik Browser..
• Cari icon Router.
• dantekan Ok.

• Masih di menu Edit.
• kita akan mengubah RAM yang diperlukan, dan yang akan digunakan di Mesin Virtual ini.

• Masih di Menu Edit tapi pindah Bar.
• Kita ke menu Network.
•  untuk mengubah berapa banyak adapter dari router ini nantinya akan menjadi banyak interface dari Router ini.
• Check list pada Allow GNs3.
• Tekan OK.

• Dengan begitu kita telah selesai mengkonfigurasu Router ini.
• Tekan Apply, kemudian Ok.

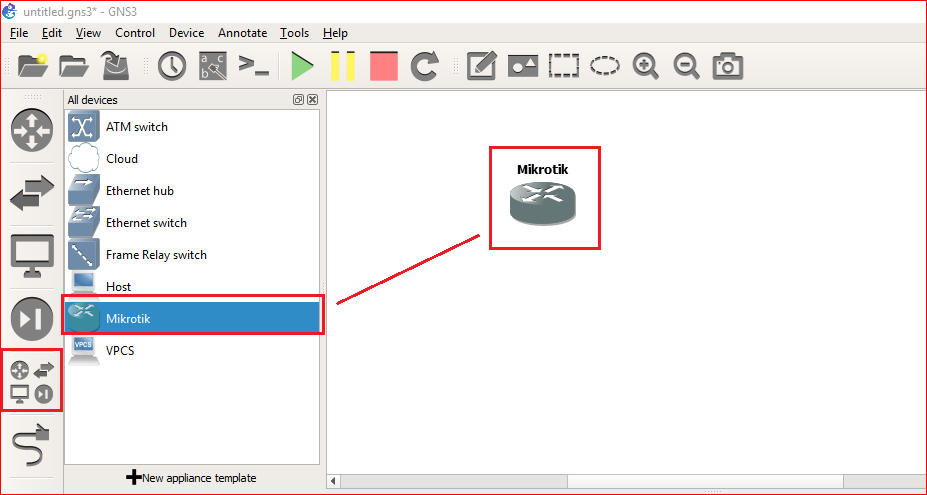

• Lalu kita masukkan Routernya ke Workspace dengan cara Drag and Drop dari menu yang di samping ( All Device ).

• Aktifkan Router dengan cara.
• Klik kanan pada Router.
• pilih Start.
• Lalu Router akan ON.

• Sekarang kita akan mencobanya lewat WinBox, apakah sudah terdeteksi atau belum.

• Nah ternyata sudah langsung connect
• tekan connect.
• lalu........

Horeeeeeee

Berhasilllllllllllllllllllllllllllllll

Nah, seperti itulah cara untuk menginstal Mikrotik dan menggunakannya di GNS3.
